标定故障排除

移除误识别的点

蒙版摄像头图像

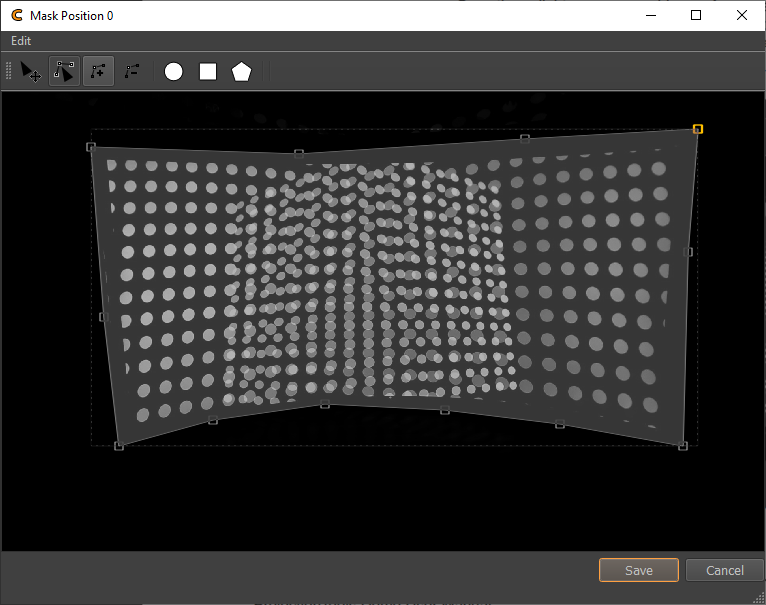

有时无法消除所有干扰拍摄过程的光源。有时光源或反光表面会导致系统在实际没有点的地方检测到点。在这种情况下，可以使用 Positions/Position/Edit Mask... 对摄像头图像应用额外的蒙版。

蒙版可用于隐藏对象（在光源上绘制暗色蒙版）或主动标记要使用的区域（在要识别的点上绘制亮色蒙版）。

整个场景可以使用快捷键 Ctrl-I 或菜单项 Edit/Invert Scene 反转。

下一步是重新分析图像。使用 Capture Toolbar/Analyze Images。默认情况下点将再次投影到屏幕上，但不会拍摄照片。

蒙版点图案

为了让 Creator 知道实际上应该检测到多少点，可以调整点图案，移除超出屏幕、被截断或投影在障碍物上的点。

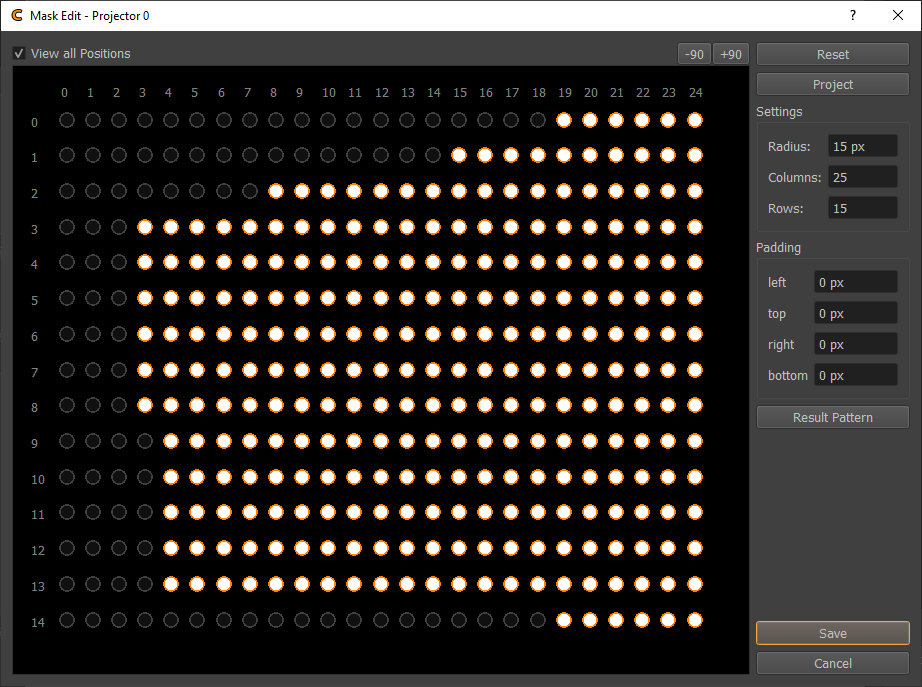

双击投影仪列表中的投影仪打开点图案编辑器。

• 使用鼠标可以删除点（点击并拖动）或重新创建点（alt+点击并拖动）
• 使用"projecting"按钮将实际图案投影到屏幕上
• 满意后点击"save"保存

修复过亮或过暗的融合

当融合区域过亮或过暗时，可能是投影仪的伽马曲线与 Mapper2d 中假定的伽马曲线不匹配。

检查并调整投影仪的伽马设置为伽马 2.2。如果不可能，在 Mapper2d 中调整 Settings/Shading/Gamma。
