映射（Mapping）
映射将弯曲的投影屏幕投影到 2D 平面，它将 2D 坐标映射到屏幕上的任意 3D 坐标。投影的 2D 映射用于在 2D 中定义裁切和淡出，并用于计算投影通道之间的融合。
默认使用与项目设置期间定义的屏幕形状类似的映射，但可以完全自定义，并与设计的屏幕形状显著不同。
Mapping dock 允许选择和设置最适合屏幕和要显示内容的映射。

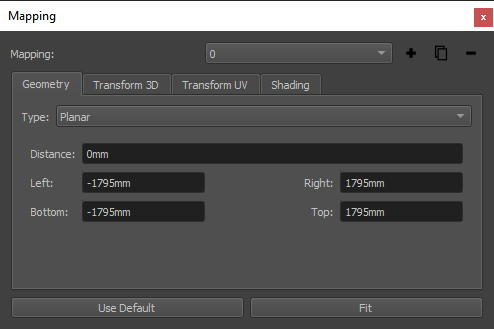

映射设置
| 设置项 | 说明 |
|---|---|
| Selection（选择） | 如果项目中定义了多个映射，选择当前要编辑的映射 |
| Add Mapping（添加映射） | 向项目添加新映射 |
| Duplicate Mapping（复制映射） | 复制当前选定的映射 |
| Remove Mapping（删除映射） | 删除当前选定的映射（仅当项目中存在多个映射时可用） |
| Geometry（几何） | 常规映射设置 |
| Type（类型） | 在标准映射和参考映射类型之间选择 |
| Type related Settings（类型相关设置） | 当前选定映射类型的设置 |
| Transform 3D（3D 变换） | 在 3D 空间中放置映射 |
| Transform UV（UV 变换） | 变换生成的 UV 坐标（纹理坐标） |
| Shading（明暗） | 映射设置对话框的明暗选项卡，允许设置影响融合计算的多个全局参数 |
| Use Default（使用默认） | 选择与 Creator 中标定时定义的屏幕设置匹配的映射类型和变换 |
| Fit（适配） | 通过调整参数和 Transform 3D 使当前映射适配可用标定数据 |

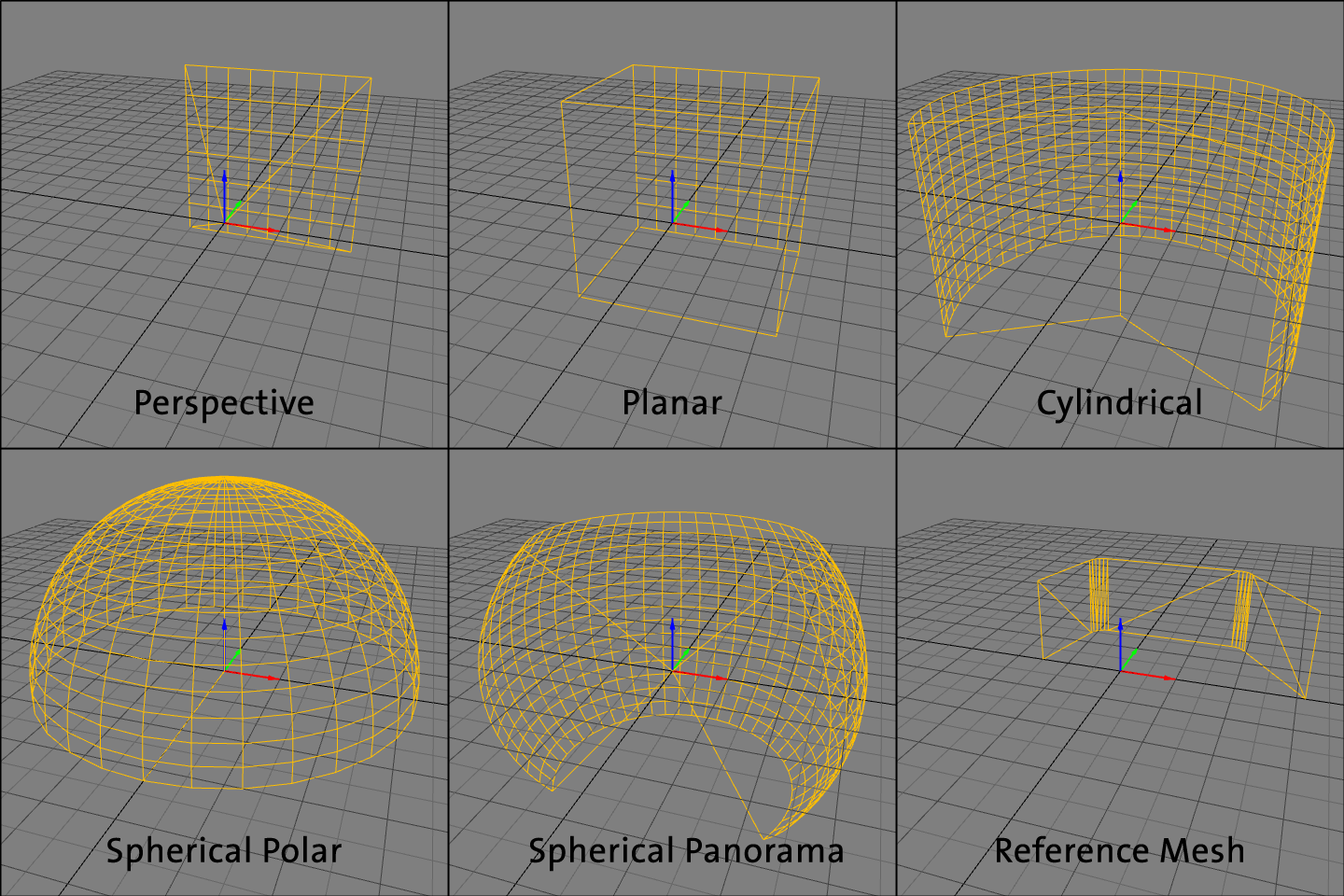

映射类型
标准类型
标准映射类型设置快速，在大小、宽高比和边界方面也很灵活。
| 类型 | 说明 |
|---|---|
| Perspective（透视） | 通常用于投影使用透视虚拟相机渲染的图像。在弯曲屏幕上为设计视点产生透视正确的投影 |
| Planar（平面） | 通常用于平面屏幕 |
| Cylindrical（圆柱） | 通常用于圆柱屏幕 |
| Spherical Polar（球极） | 通常用于在穹顶上投影 domemaster 文件/极坐标图像 |
| Spherical Panorama（球面全景） | 通常用于在球面上投影全景 |
| Torus（环面） | 用于水平和垂直方向具有不同半径的弯曲屏幕 |
Reference Mesh（参考网格）
对于非常特殊的屏幕形状和投影布局，标准映射可能不够。在这些情况下，可以在外部 3D 建模软件中定义映射，并以 UV 映射参考模型的形式导入映射信息。
映射类型参考网格允许从外部文件（如 obj、stl、ply、3ds）导入此类 3D 几何体。参考模型应仅包含一个具有连续 UV 映射的网格。建议参考网格大于使用的屏幕，以确保为整个投影区域定义映射。
| 功能 | 说明 |
|---|---|
| Import（导入） | 从外部文件导入网格。导入期间可在对话框中调整坐标变换 |
| Export（导出） | 将当前网格导出为 obj 文件。导出期间可在对话框中调整坐标变换 |
| Trace Mode（追踪模式） | 定义测量投影仪的 3D 坐标应如何投影到参考网格上以查找 UV 坐标 |
| Mesh Info（网格信息） | 显示当前网格的复杂性和可用数据 |
| Generate UVs（生成 UV） | 沿一个可选投影轴生成简单的平面 UV 坐标 |
| Generate Normals（生成法线） | 通过插值相邻三角形法线生成顶点法线 |
| Flip Faces（翻转面） | 否定法线并翻转三角形指向相反方向 |
明暗设置
映射设置对话框的明暗选项卡允许设置影响明暗计算的多个参数。
| 设置项 | 说明 |
|---|---|
| Resolution X/Y（分辨率 X/Y） | 用于导出融合源（未扭曲）的图像宽度和高度（像素）。也用于裁切数据的光栅化 |
| Clipping（裁切） | 在单独的编辑器中编辑裁切 |
| Clipping Image（裁切图像） | 与计算的融合和基于矢量的裁切相乘的附加图像 |
| Fadeout（淡出） | 允许将投影区域限制在矩形或圆形区域。淡出在 2D 视图中通过白色轮廓（淡出起点）和黑色轮廓（淡出终点）预览 |
| Fadeout Linear（线性淡出） | 可选将淡出衰减曲线设为线性，使其可用于多个映射之间的融合 |

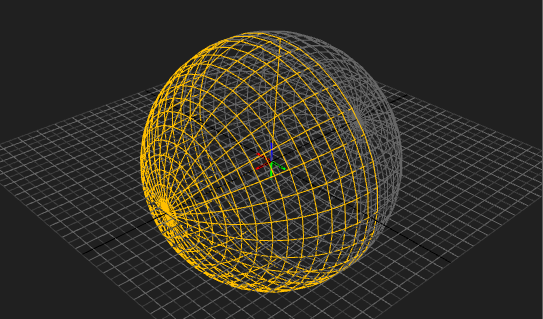

多重映射
多重映射可用于覆盖完整的投影系统。例如，完整的球体可以用两个极坐标映射覆盖，或者圆柱墙和地板上的投影可以使用圆柱和平面映射覆盖。
每个映射有自己的明暗设置（裁切和淡出），每个投影通道分配给一个映射。
转换
| 功能 | 说明 |
|---|---|
| Edit / Generate（编辑/生成） | 在点云转换对话框中打开网格，可以移除网格部分或基于点云数据生成新网格 |
| Conform Mapping to Screen（使映射符合屏幕） | 修改（变形）映射以符合项目中的屏幕 |
| UVMap Screen（UV 映射屏幕） | 将当前映射转移到屏幕的 UV 坐标，并用结果网格替换当前映射 |
