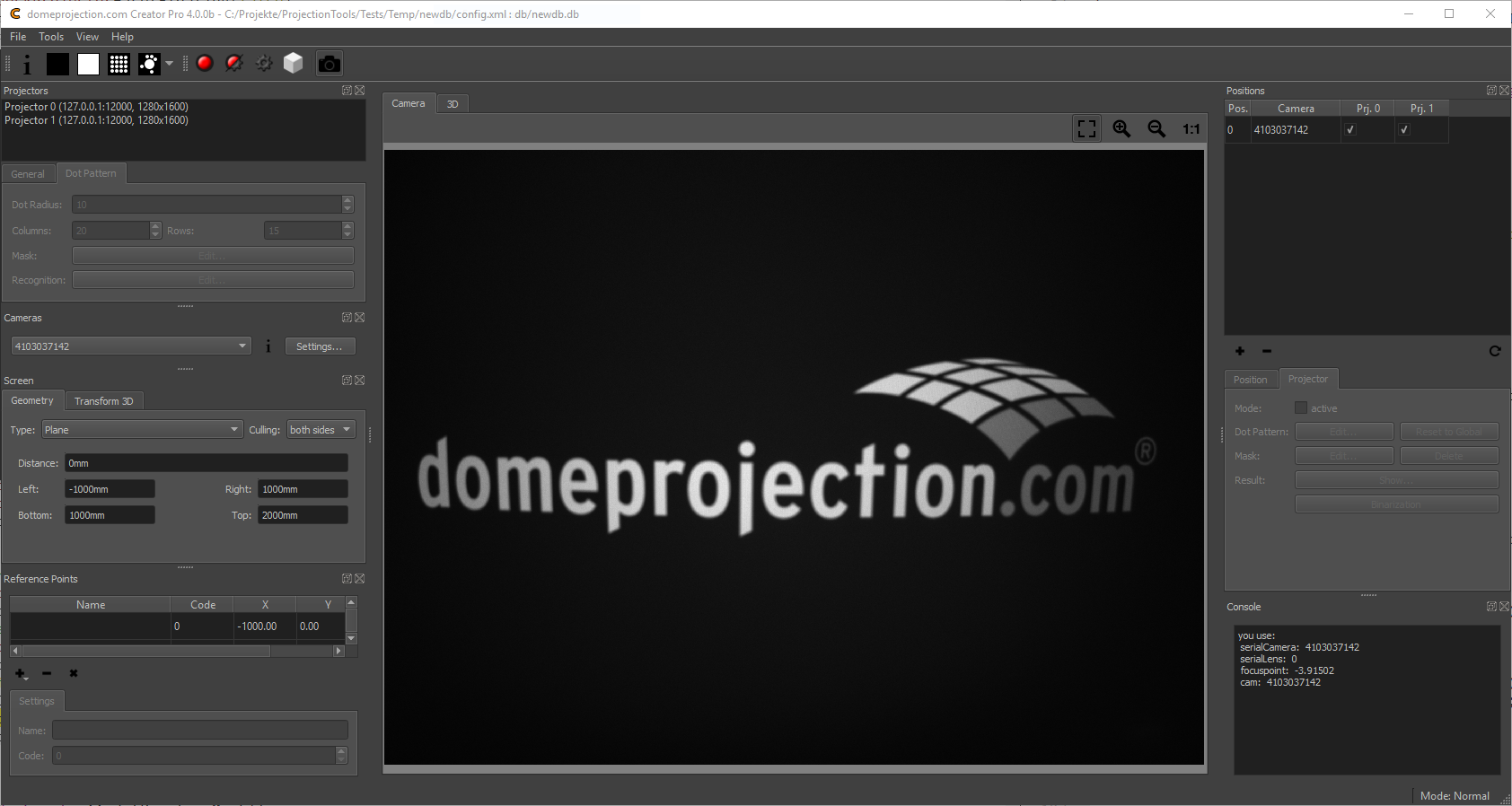

主窗口概述
Creator 具有完全可配置的工作空间。
菜单
| 菜单 | 功能 |
|---|---|
| File Menu（文件菜单） | 创建、加载和保存项目。调整全局项目设置 |
| Tools Menu（工具菜单） | 加载项目的附加工具和高级操作 |
| View Menu（视图菜单） | 工作空间和主题管理 |
| Help Menu（帮助菜单） | 帮助、支持和程序信息 |
工具栏
工具栏提供对多个预览和捕获操作的快速访问。
硬件面板
左侧列出了项目中涉及的所有组件 dock。
| 组件 | 说明 |
|---|---|
| Projectors（投影仪） | 显示当前项目中所有投影仪的列表，允许编辑投影仪相关设置 |
| Cameras（摄像头） | 每个项目至少有一个摄像头。可以查看项目中的摄像头并调整其设置 |
| Screen（屏幕） | 描述整体屏幕形状的设置 |
| Reference Points（参考点） | 用于计算摄像头位置的已知 3D 坐标 |
视图区域
窗口中央有摄像头视图和 3D 视图，用户可以在两者之间切换。

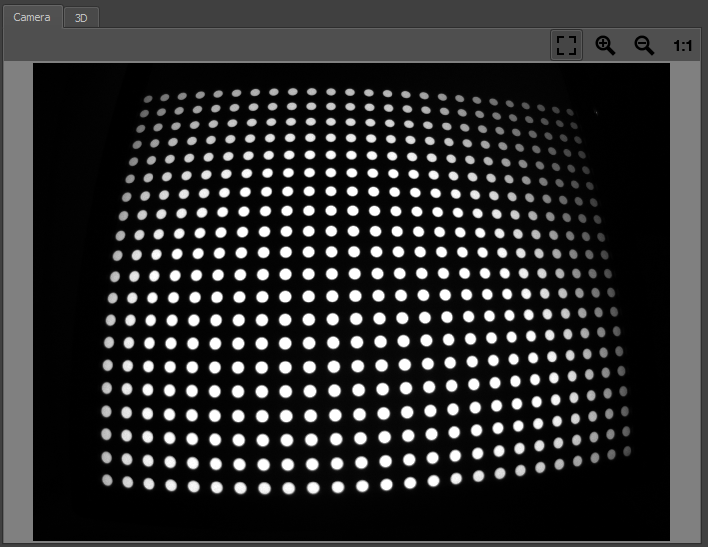

摄像头视图（Camera View）
显示当前活动摄像头的实时画面。如果摄像头已关闭，使用 Capture Toolbar/Toggle camera connection 打开。
- 导航：可以用鼠标左键拖动视图
- 缩放：在摄像头视图右上角提供多种缩放选项

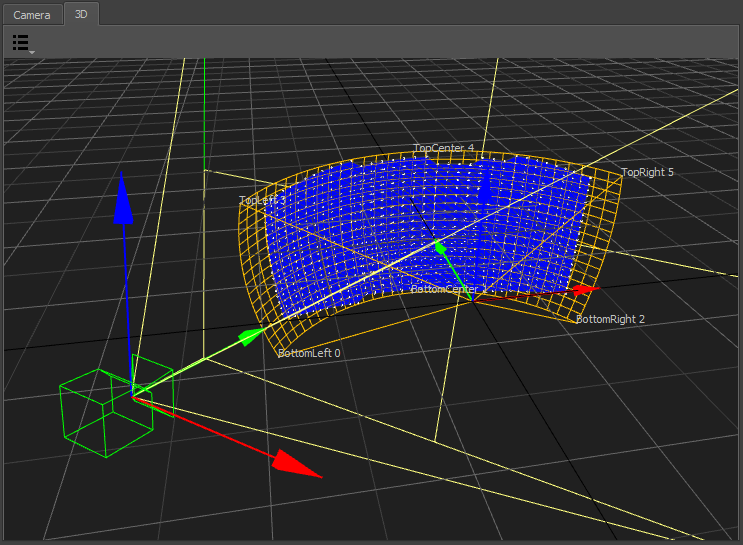

3D 视图
提供当前标定设置的三维概览，包括理论屏幕、参考点、摄像头位置和测量的投影几何。
当前选定的投影仪、摄像头位置和参考点会被考虑。未选定的元素会被调暗或隐藏。
可视化选项：
- Screen（屏幕）：理论/导入的屏幕形状
- Reference Points（参考点）：导入/生成的参考点
- Geometry（几何）：每个投影仪生成的 3D 形状网格
- Measured Points（测量点）：每个投影仪捕获点的 3D 测量位置
导航：
- 旋转：鼠标左键
- 移动：鼠标中键，或 Alt+Shift+鼠标左键
- 缩放：鼠标右键，或 Alt+Ctrl+鼠标左键
预览工具栏
| 按钮 | 功能 |
|---|---|
| Identify（识别） | 显示选定投影仪的信息 |
| Projector dark（投影仪暗） | 使选定投影仪变黑 |
| Projector light（投影仪亮） | 使选定投影仪变白，其他变黑 |
| Selected Projectors Gray（选定投影仪灰色） | 在选定投影仪上显示点图案 |
| Project Codemarker（项目编码标记） | 在所有投影仪上显示编码标记。按下拉按钮查看更多选项 |
捕获工具栏
| 按钮 | 功能 |
|---|---|
| Take Images（拍摄图像） | 使用选定摄像头为选定投影仪拍摄测试图像序列，不进行进一步图像分析 |
| Take Images and Analyze（拍摄并分析） | 拍摄测试图像序列并分析图像 |
| Analyze Images（分析图像） | 分析选定位置和投影仪的图像。可用于在更改识别参数或蒙版后重新分析先前拍摄的图像 |
| Generate 3D（生成 3D） | 通过分析所有拍摄的图像、摄像头位置和屏幕几何信息重建投影几何 |
| Toggle Camera Connection（切换摄像头连接） | 启用/禁用摄像头连接 |
项目设置

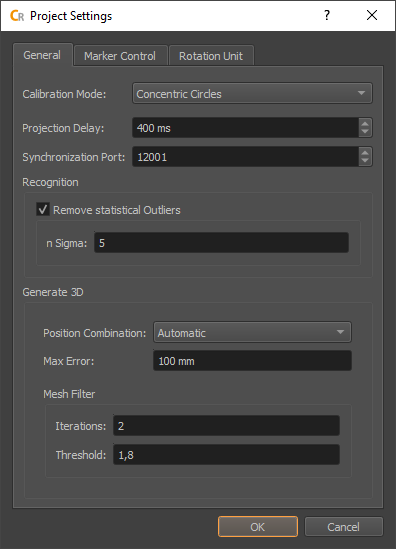

通用设置
| 设置项 | 说明 |
|---|---|
| Calibration Mode（标定模式） | 定义在投影仪上显示和摄像头捕获的测试图案类型 |
| Classic Dot（经典点） | 使用点图案序列 |
| Concentric Circles（同心圆） | 除点图案序列外，还使用显示每个点的环的图像。允许自动检测截断的点 |
| Color Matching（颜色匹配） | 捕获额外的红色、绿色和蓝色图像。允许在 Mapper2D 和 Mapper3d 中自动生成颜色校正（白点调整） |
| Projection Delay（投影延迟） | 允许调整显示测试图案和摄像头拍摄图像之间的延迟 |
| Synchronization Port（同步端口） | 定义 PatternGenerator 反馈的 UDP 端口 |
| Recognition（识别） | 所有通道和摄像头位置使用的全局识别参数 |
| Remove statistical Outliers（移除统计离群值） | 移除在摄像头图像中与邻居距离明显大于平均距离的点 |
生成 3D 设置
| 设置项 | 说明 |
|---|---|
| Position Combination（位置组合） | 选择如何组合从多个摄像头位置看到的标定图案 |
| Automatic（自动） | 使用立体视觉重建 3D 表面（三角测量）。仅由一个摄像头位置看到的部分通过追踪屏幕生成（混合） |
| Blend（混合） | 为每个摄像头位置单独在假定屏幕表面上追踪识别的图案，然后混合不同摄像头位置捕获的 3D 位置 |
| Triangulate（三角测量） | 使用立体视觉重建 3D 表面，忽略假定的屏幕形状 |
| Max Error（最大误差） | 三角测量期间允许的最大误差 |
| Mesh Filter（网格滤波器） | 移除退化三角形的滤波器设置 |

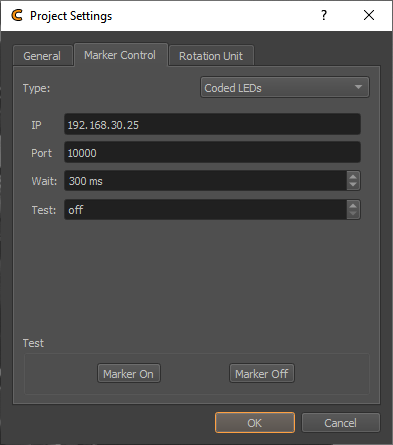

标记控制（Marker Control）
Creator 和 Align 可以直接控制主动标记。这些标记可以由 Position Finder 自动检测。
支持的标记控制类型：
- None（无）：禁用标记控制
- Manual（手动）：请求用户手动开关标记
- Script（脚本）：通用批处理脚本
- Aviosys：网络控制电源插头
- Netio：网络控制电源插头
- Coded LEDs（编码 LED）：支持控制和识别每个单独 LED 的微控制器 LED
- URL：网络控制电源插头的通用接口
- 3D Disto：Leica 3D Disto 测量设备
- TCP：任何类型的 TCP/IP 控制设备的通用接口

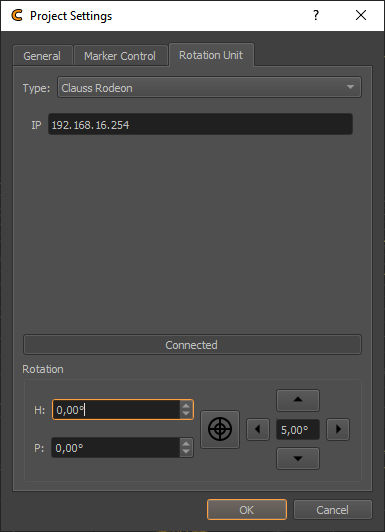

旋转单元（Rotation Unit）
Creator 和 Align 支持安装在电动旋转单元上的摄像头，这是鱼眼摄像头和多透视摄像头的常见替代方案，用于捕获大视场角的屏幕。
例如，安装在旋转单元上的一个透视摄像头可以覆盖完整的 360 度圆柱屏幕。
支持的旋转单元类型：
- None（无）：无旋转单元
- Clauss Rodeon：Clauss 的电动旋转单元，可通过网络控制
