Leica X3/X4 配合 DST 360 适配器

前提条件

• 带蓝牙的 PC
• 免费 Leica 软件 DISTO Transfer PC
• 带 DST 360 旋转底座的 Leica X3/X4

连接

1. 在 PC 上启动 DISTO Transfer 软件
2. 打开 Leica X3/X4
3. 将 X3/X4 设备安装到 DST 360 旋转底座上以触发调平程序
4. 按照 X3/X4 显示屏上的步骤执行调平程序

软件设置

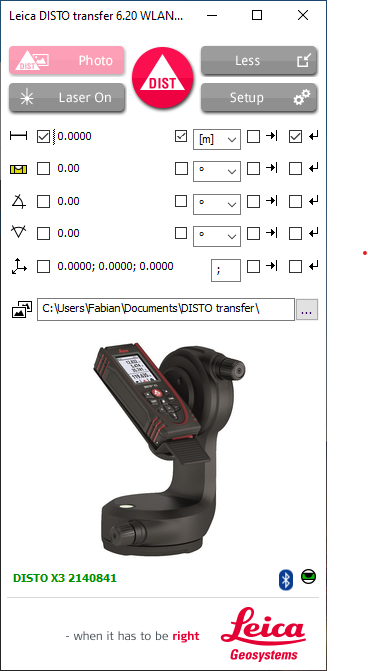

在 Mainwindow/Setup 下配置 DISTO Transfer 软件。

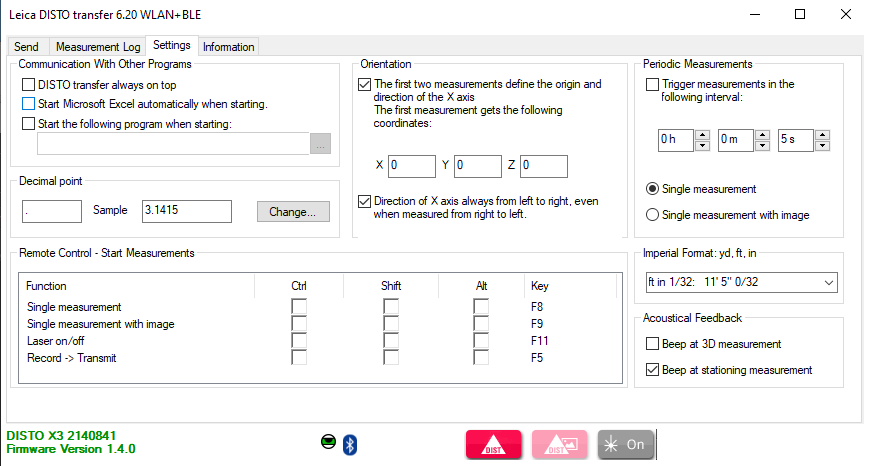

设置：

• 使用小数点作为分隔符
• 使用前两次测量作为原点和 X 轴方向的定义

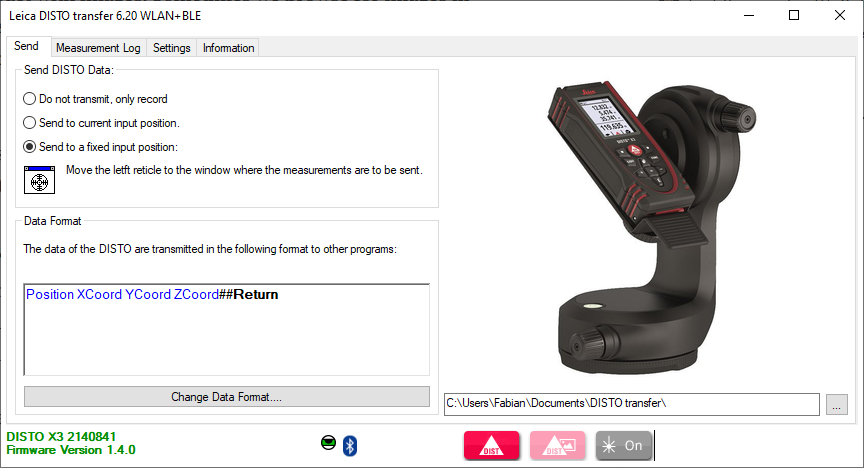

发送：

• 选择数据格式：Position XCoord YCoord ZCoord##Return
• 选择"Send to a fixed input position"
• 打开文本编辑器并选择它作为 DISTO 数据发送的目标

捕获数据

1. 通过测量世界原点和 X 轴上的点作为前两个点来定向设备
2. 继续捕获所有感兴趣的点
3. 测量将自动以指定格式发送到打开的文本编辑器
4. 完成后以 .txt 格式保存标记文件，可在 ProjectionTools 中打开

警告：DISTO Transfer 的直接 .csv 点列表导出目前在 ProjectionTools 中不可用。DISTO Transfer 使用逗号作为小数点和分隔符，这妨碍了有用的文件解析。
