关于 MapperPM

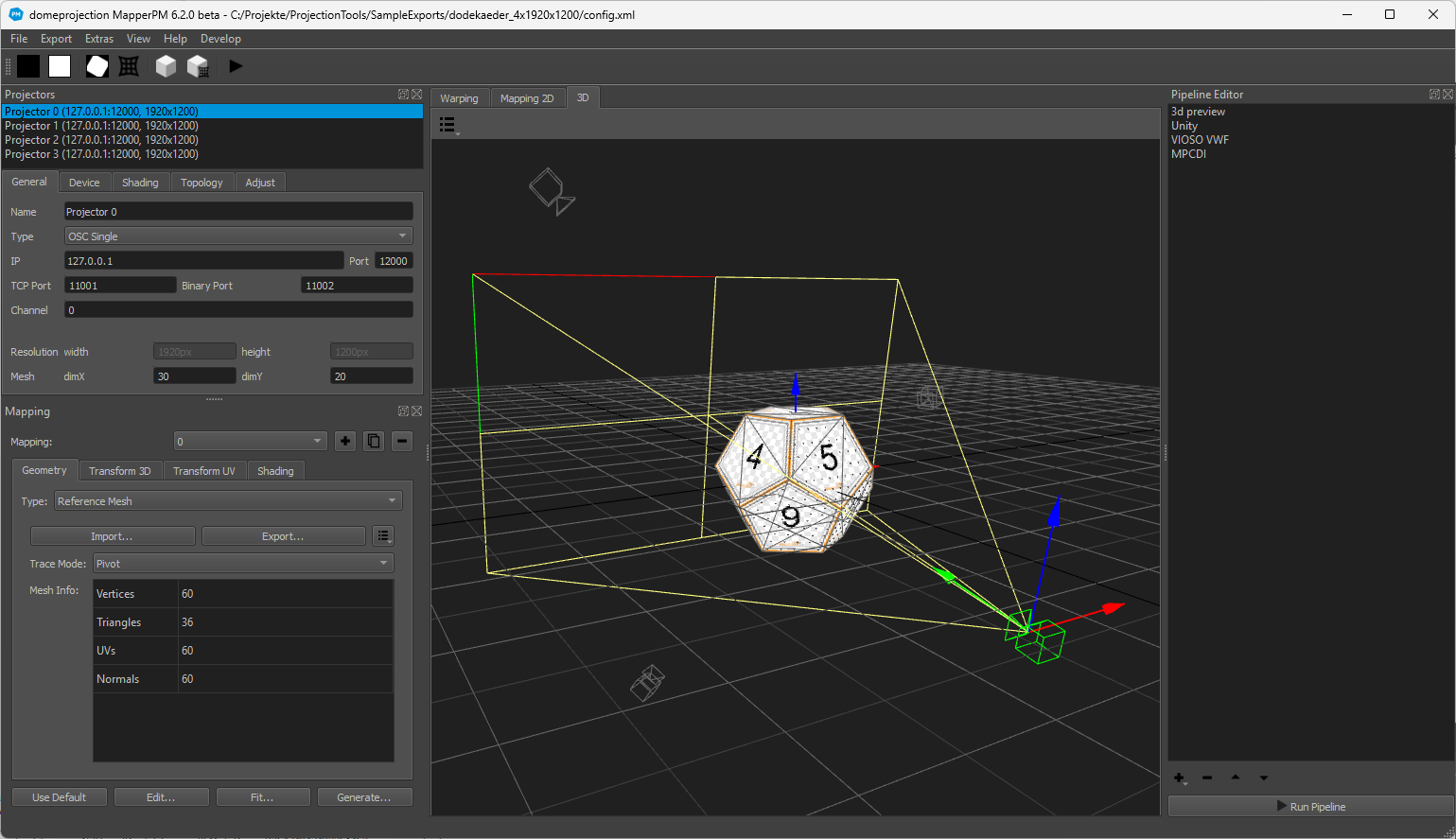

主窗口概述
MapperPM 具有完全可配置的工作空间。
菜单
| 菜单 | 功能 |
|---|---|
| File Menu（文件菜单） | 加载和保存项目 |
| Export Menu（导出菜单） | 使用可用导出器从当前项目导出标定数据 |
| Extras Menu（附加菜单） | 附加工具和高级操作 |
| View Menu（视图菜单） | 工作空间和主题管理 |
| Help Menu（帮助菜单） | 帮助、支持和程序信息 |
中央视图
| 视图 | 说明 |
|---|---|
| Warping（扭曲） | 显示当前选定通道的理想和实际投影仪之间的扭曲 |
| Mapping 2D | 显示当前选定映射的 UV 布局 |
| 3D | 在 3D 视图中显示投影表面、映射和投影仪 |
投影仪列表

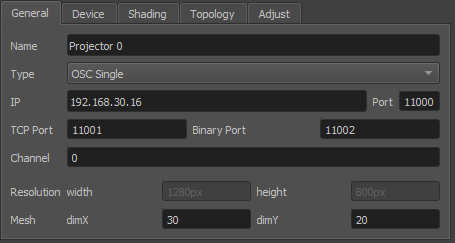

通用设置
与 Mapper2d/3d 类似的通用设置（Name、Type、IP、Port、Channel、Width/Height、dim X/dim Y）。
默认端口为 12000。

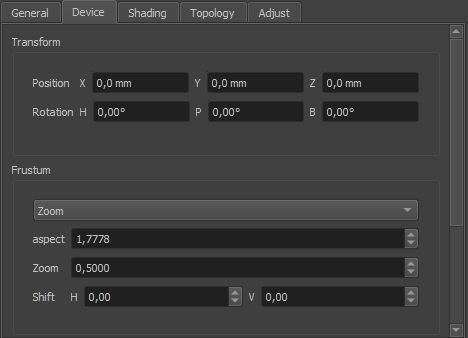

设备设置
定义每个投影仪的物理位置、方向、投影视锥和大小。默认自动生成。
| 设置项 | 说明 |
|---|---|
| Position (x,y,z) | 相对于系统原点中心的位置（毫米） |
| Rotation (heading, pitch, bank) | 投影仪旋转 |
| Frustum（视锥） | Field of View、Zoom、Separate Angles 三种输入方法 |
| Find Position（查找位置） | 基于测量数据计算选定投影仪的位置、旋转和视锥 |
| Shape（形状） | 投影仪的尺寸，更改其在 3D 视图中的外观 |
明暗设置
与 Mapper2d/3d 类似，包含 Blend Group、Brightness、Contrast、Brightness Adjust、Clipping 等设置。
高级投影仪设置
Touches（接触）：定义高分辨率投影仪的相邻通道。
全局设置
通用设置
| 设置项 | 说明 |
|---|---|
| Reference Image（参考图像） | 在 2D 视图背景和 3D 视图映射中显示的图像 |
| Use Alignment Data（使用对齐数据） | 基于上次自动对齐过程的数据进行计算 |
| Touch Margin（接触边距） | 全局调整接触通道的接触边距 |
| Update projector Positions（更新投影仪位置） | 标定数据更改时自动更新投影仪位置 |
| Lock Shift and Zoom（锁定偏移和缩放） | 仅更新投影仪位置和旋转 |

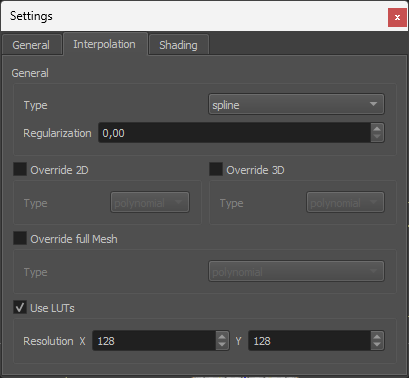

插值设置
与 Mapper2d/3d 相同的插值选项和类型。
明暗设置
| 设置项 | 说明 |
|---|---|
| Gamma（伽马） | 投影仪的伽马值 |
| Uniformity（均匀性） | 启用自动全局均匀性计算 |
| Max Incidence（最大入射角） | 定义投影仪用于投影的最大入射角 |
| Sharpness（锐度） | 在宽/平滑融合区域和硬/窄过渡之间选择。1=平滑，100=硬 |
| Advanced BLC（高级 BLC） | 自动重叠计算和均匀性信息 |
| Max Overlap（最大重叠） | 任意点重叠的最大投影仪数量 |
| Black level（黑电平） | 投影仪黑图像的光量 |
| Chip Oversize（芯片超大） | H/V 水平/垂直超大，Fade 淡出补偿，Test 测试 |
视图

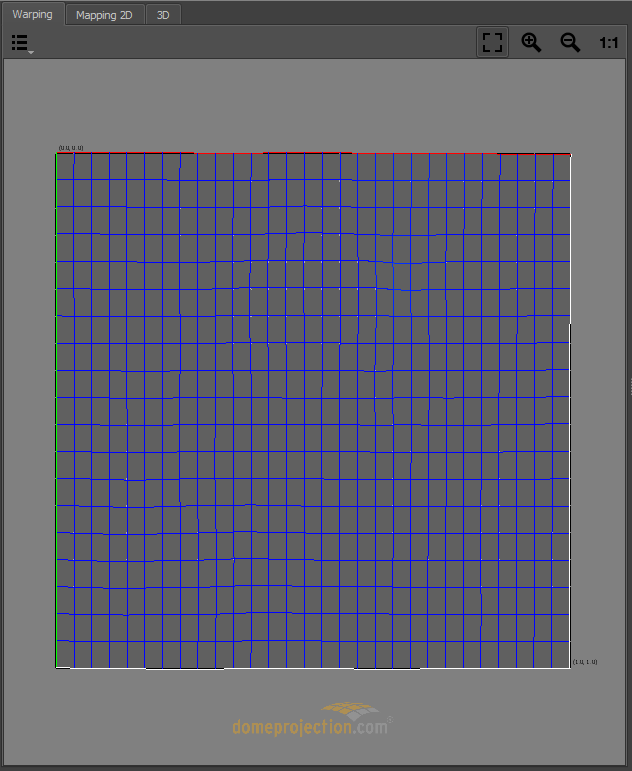

Warping 视图（扭曲视图）
显示 3D 内容如何为每个通道扭曲。扭曲表示为归一化投影仪芯片坐标中的扭曲网格。

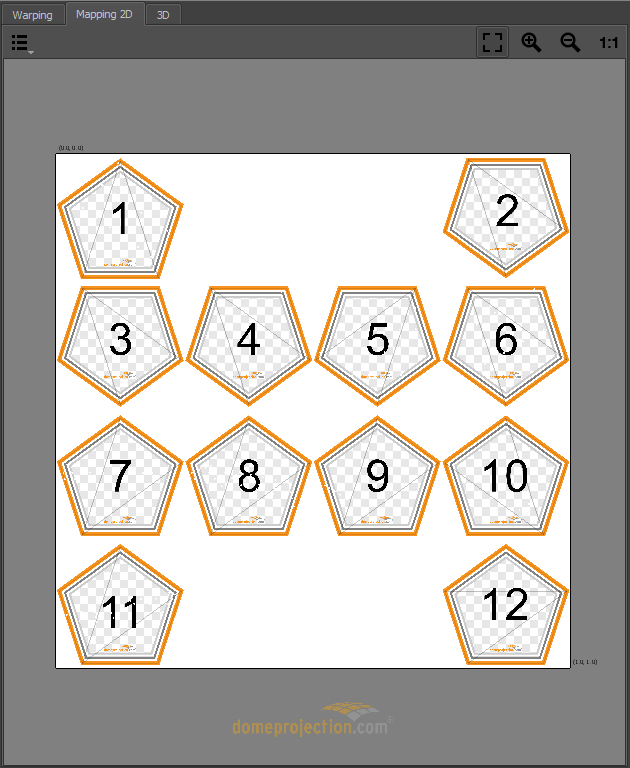

Mapping 2D 视图
显示纹理空间，定义 2D 内容如何映射到屏幕上。

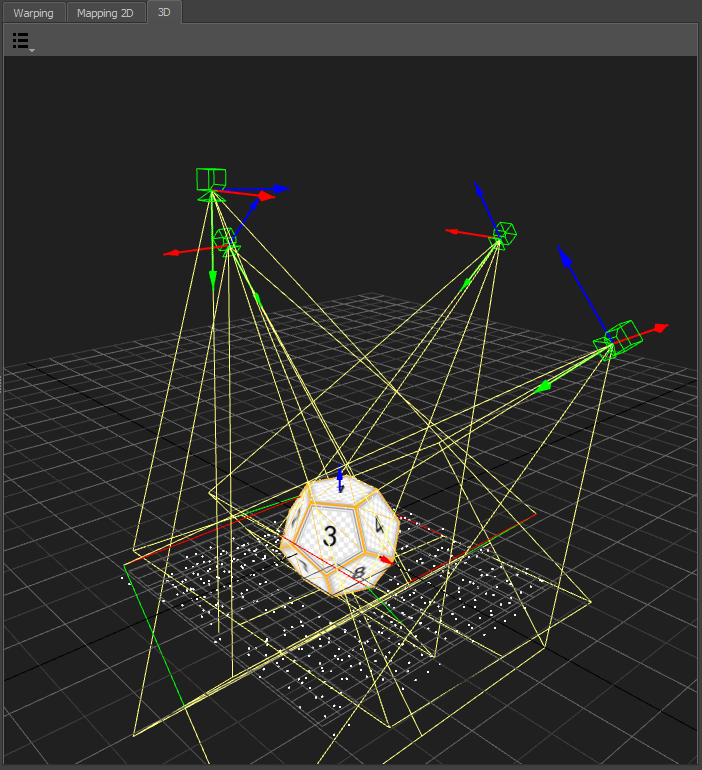

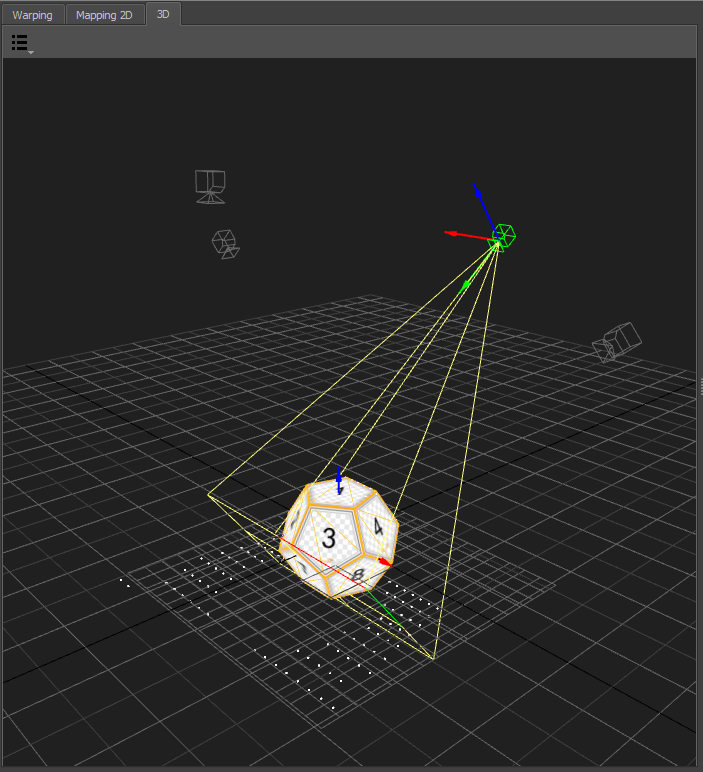

3D 视图
在 3D 空间中显示测量的屏幕、映射可视化和当前选定的投影仪。
