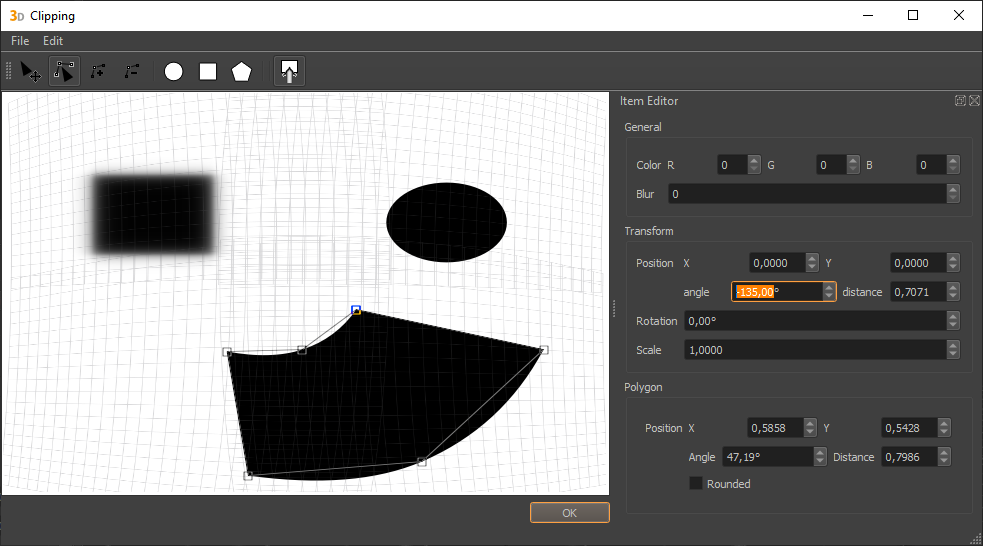

裁切编辑器（Clipping Editor）
裁切编辑器用于基于矢量绘制裁切图像。数据以分辨率无关方式存储，可以以不同分辨率导出。支持使用 PatternGenerator 在实际投影上实时预览。
创建和删除形状
| 快捷键 | 功能 |
|---|---|
| C | 添加圆形 |
| R | 添加矩形 |
| P | 添加多边形 |
| Del | 删除选定项目 |
| Ctrl-N | 清除场景为白色 |
编辑形状
| 操作 | 方法 |
|---|---|
| 选择和移动 | 鼠标左键 |
| 拉伸圆形和矩形 | 鼠标中键 |
| 等比缩放 | 鼠标右键 |
| 编辑多边形顶点 | A 键 |
| 添加顶点 | + 键 |
| 移除顶点 | - 键 |
颜色
裁切通过背景颜色和形状颜色定义。黑色区域从投影中裁切掉。
- Ctrl-I：反转场景
- Set Item Color...：更改形状颜色
- Set Item Background Color...：更改背景颜色
模糊
形状可以模糊以在裁切导出中获得柔和边缘。通过 Menu > Edit > Set Item Blur... 更改。
注意：模糊效果目前不在真实屏幕的实时预览中显示。

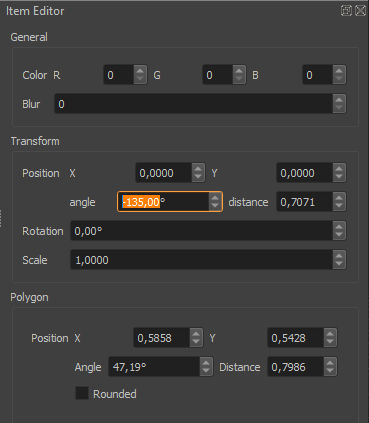

项目编辑器
允许通过数值输入字段精确调整裁切项目的各个方面。
| 设置 | 说明 |
|---|---|
| General（通用） | 颜色 (RGB 0-255)、模糊 (0-99) |
| Transform（变换） | 位置 (X/Y 笛卡尔坐标或角度/距离极坐标)、旋转、缩放 |
| Shape Type specific（形状类型特定） | 矩形的宽度/高度、多边形的顶点位置、圆角设置 |
加载和保存
裁切数据与 Mapper3d 项目文件一起存储。也可以显式存储到额外的 XML 文件（导出）并从文件加载。
导出图像
裁切编辑器允许以任意分辨率导出图像，可在任何图像处理软件中操作。
实时预览
从 Mapper 启动时，裁切编辑器支持使用 PatternGenerator 在真实投影上实时预览。
