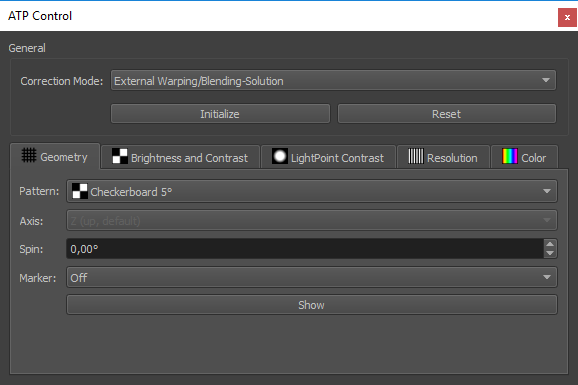

ATP 控制
ATP 控制提供通常在验收测试程序（ATP）期间需要的高级测试图案。
工作流程
- PatternGenerator 必须正在运行
- 启用潜在的外部扭曲/融合解决方案
- 根据当前设置和期望的预览质量进行选择
- 按 Initialize 按钮
- 显示和切换不同的测试图案
- 完成 ATP 后重置 PatternGenerator
通用设置
| 设置 | 说明 |
|---|---|
| Correction Mode（校正模式） | External Warping/Blending-Solution、PatternGenerator internal - Rough、PatternGenerator internal - HighQuality |
| Initialize（初始化） | 准备 PatternGenerator 显示测试图案 |
| Reset（重置） | 将 PatternGenerator 切换回正常模式 |
测试图案
几何（Geometry）
| 设置 | 说明 |
|---|---|
| Pattern（图案） | 不同分辨率的棋盘和网格图案选择 |
| Spin（旋转） | 绕主轴旋转图案以强调扭曲中的潜在不连续性 |
| Marker（标记） | 可选启用参考标记重投影 |
亮度和对比度（Brightness and Contrast）
在整个系统上显示标准 5 度棋盘网格，用于测量标准系统对比度。
光点对比度（Light Point Contrast）
默认在黑色背景上显示单个 5 度光点，测试视觉系统中可达到的最大对比度。
分辨率（Resolution）
根据相对于当前视点的给定光学分辨率显示光学线对。当屏幕上所有显示的线都可计数时，视觉系统提供给定的光学分辨率。
颜色（Color）
在完整屏幕上显示均匀和可选的结构化颜色，测试不同颜色的亮度和颜色均匀性。
