关于 Mapper2d

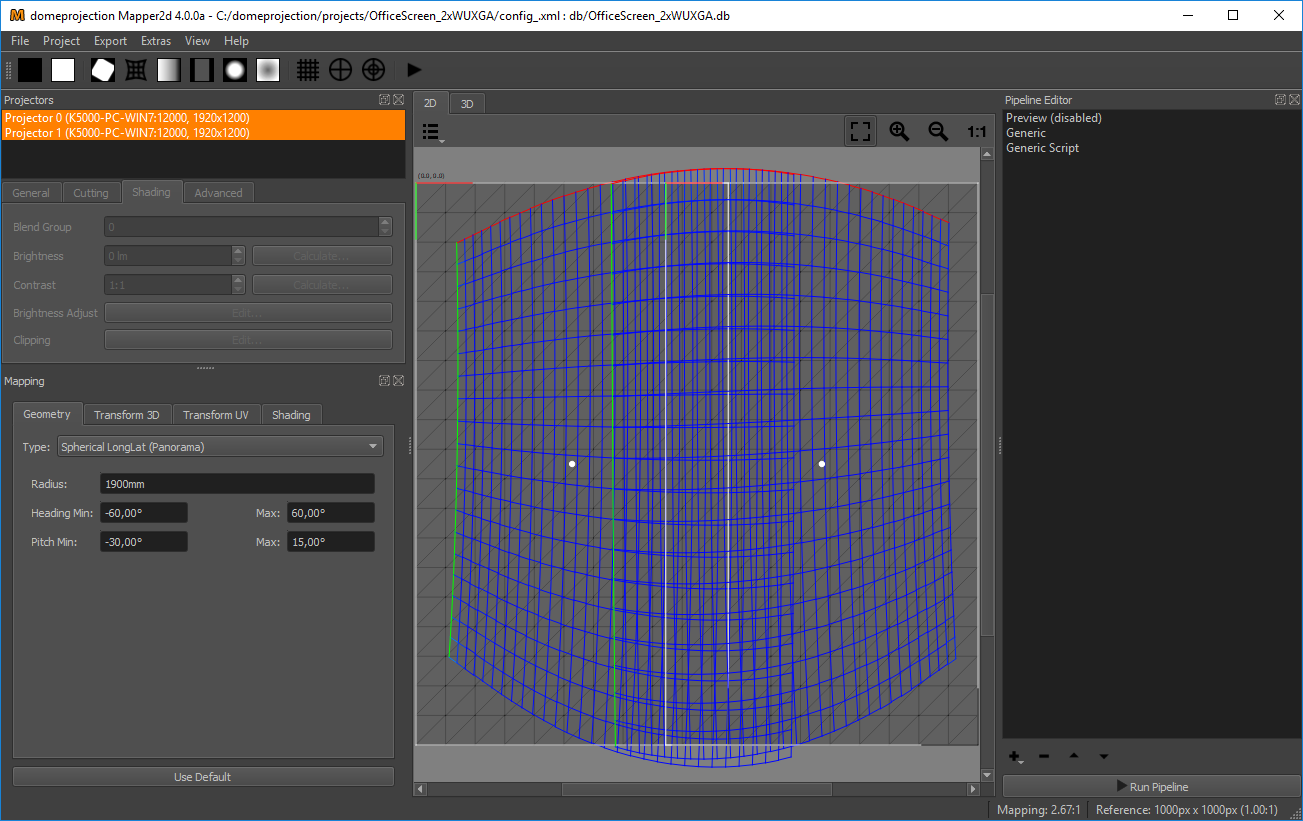

主窗口概述
Mapper2d 具有完全可配置的工作空间。
菜单
| 菜单 | 功能 |
|---|---|
| File Menu（文件菜单） | 加载和保存项目。调整全局项目设置 |
| Export Menu（导出菜单） | 使用可用导出器从当前项目导出标定数据 |
| Extras Menu（附加菜单） | 加载项目的附加工具和高级操作 |
| View Menu（视图菜单） | 工作空间和主题管理 |
| Help Menu（帮助菜单） | 帮助、支持和程序信息 |
主要 Dock 组件
| 组件 | 说明 |
|---|---|
| Projector List（投影仪列表） | 显示当前项目中所有投影仪的列表 |
| Mapping（映射） | 投影的 2D 映射，用于应用裁切、淡出和计算融合 |
| Pipeline Editor（管线编辑器） | 配置具有持久设置的导出器 |
中央视图
| 视图 | 说明 |
|---|---|
| 2D View | 显示屏幕映射和选定投影通道之间的 2D 扭曲 |
| 3D View | 在 3D 视图中显示投影表面、映射和虚拟摄像头 |
投影仪列表

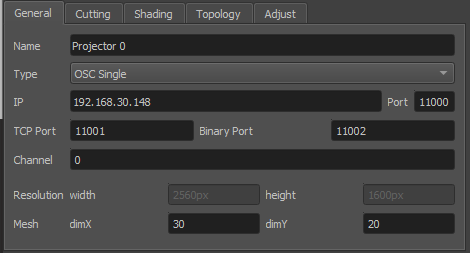

通用设置
| 设置项 | 说明 |
|---|---|
| Name（名称） | 描述投影仪的可读字符串 |
| Type（类型） | 显示测试图案的接口类型 |
| IP | PatternGenerator 软件运行的计算机网络地址 |
| Port | 与 PatternGenerator 通信的网络端口（默认 11000） |
| Channel | 用于寻址投影仪的通道号 |
| Width/Height | 物理投影仪分辨率 |
| dim X / dim Y | 定义扭曲网格分辨率的属性 |
裁切设置
| 设置项 | 说明 |
|---|---|
| Auto Generate（自动生成） | 启用/禁用裁切矩形的自动生成和更新 |
| Position X Y（位置 X Y） | 裁切矩形中心在纹理空间中的归一化坐标 |
| Extent W H（范围 W H） | 裁切矩形的归一化宽度和高度 |

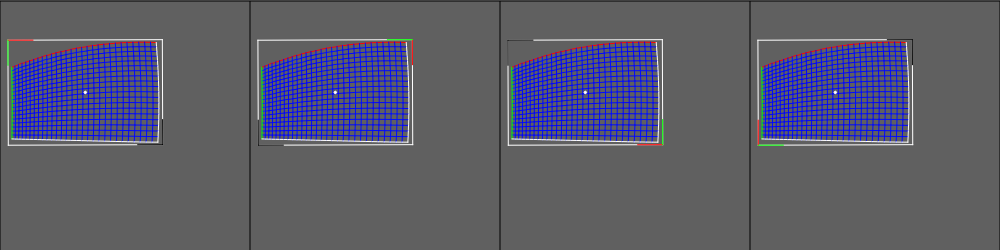

| Rotation（旋转） | 裁切矩形的方向（顺时针度数） |
| -90 / +90 | 快速旋转裁切矩形 90 度 |
明暗设置
| 设置项 | 说明 |
|---|---|
| Blend Group（融合组） | 仅在同一融合组的投影仪之间计算融合 |
| Brightness（亮度） | 投影仪亮度（流明），用于均匀性校正计算 |
| Contrast（对比度） | 投影仪对比度，用于高级黑电平校正计算 |
| Brightness Adjust（亮度调整） | 编辑自定义均匀性校正 |
| Clipping（裁切） | 裁切当前投影仪的部分区域 |
拓扑设置
| 设置项 | 说明 |
|---|---|
| Touching Channels（接触通道） | 定义高分辨率投影仪的相邻通道 |
| Mapping（映射） | 将通道分配给映射 |
调整设置
| 设置项 | 说明 |
|---|---|
| Shading（明暗） | 调整亮度和颜色至像素级别 |
| WhitePoint（白点） | 调整投影仪的颜色均匀性 |
| Blanking（遮蔽） | 移除投影仪边缘或角落的低质量投影区域 |
| Black Level Correction（黑电平校正） | 控制投影暗/黑色内容时的外观 |
| Geometry（几何） | 微调扭曲 |

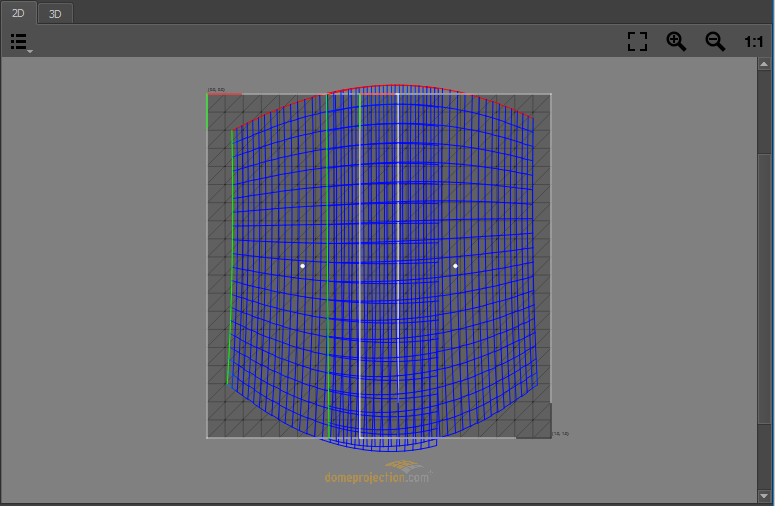

2D 视图
显示纹理空间，从 (0,0) 左上角到 (1,1) 右下角的归一化空间。
选定投影仪在此视图中显示为网格。网格根据标定的估计质量着色（蓝色=非常好，绿色和黄色，红色=差）。
可视化选项：
- Cutting Rectangles（裁切矩形）
- Reference Image（参考图像）
- Fadeout（淡出）
- UV-Layout（UV 布局）

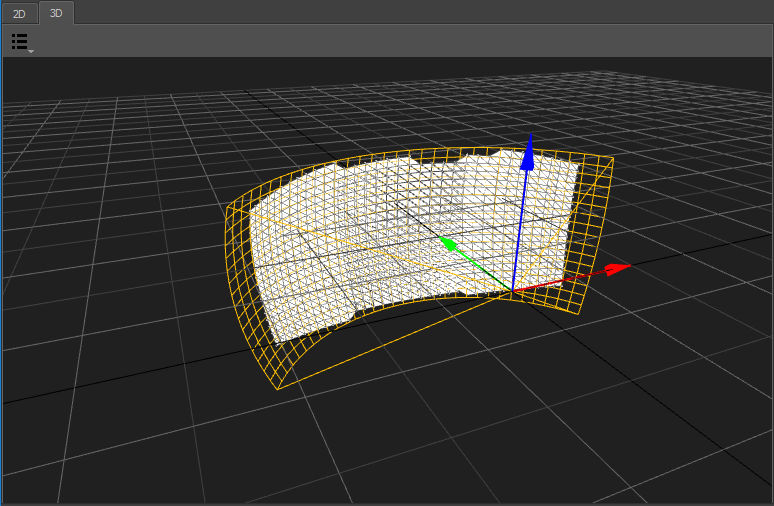

3D 视图
在 3D 空间中显示测量的屏幕和映射可视化。
投影可视化方式：
- Measured Points（测量点）
- Measured Mesh（测量网格）
- Full Mesh（完整网格）
项目设置
通用设置
| 设置项 | 说明 |
|---|---|
| Reference Image（参考图像） | 在 2D 视图背景中显示的图像 |
| Boundingbox Scale（边界框缩放） | 自动生成的裁切矩形默认接触扭曲网格（缩放 1.0）。增加此值可添加安全区域 |
| Boundingbox Mode（边界框模式） | 选择裁切矩形是否未旋转或旋转 |
| Use alignment Data（使用对齐数据） | 在原始标定和重新标定数据之间切换 |
| Lock Cutting（锁定裁切） | 避免意外更改裁切矩形 |
| Touch Margin（接触边距） | 全局调整接触通道的接触边距 |

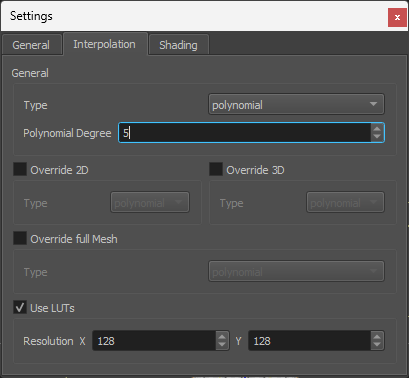

插值设置
| 用途 | 说明 |
|---|---|
| General（通用） | 所有用途，如未覆盖 |
| Override 2D | 2D 映射和投影仪之间的插值可选覆盖 |
| Override 3D | 虚拟摄像头和投影仪之间的插值可选覆盖 |
| Override full Mesh | 生成 3D 完整网格的可选覆盖 |
插值类型：
- Polynomial（多项式，默认）：对一般扭曲形状有良好的泛化性，但远离测量数据时可能产生错误结果
- Spline（样条）：对强扭曲和小半径效果更好，但计算时间更长
