新建项目向导
可以通过 Creator 菜单项 File/New Project... 创建新项目。
向导将打开并请求所有必要信息。将创建包含子文件夹和配置项目文件的新项目路径。
基本设置
| 设置项 | 说明 |
|---|---|
| Projectname（项目名称） | 项目名称。将创建以此名称命名的子文件夹 |
| Path（路径） | 创建新项目的文件夹（将根据项目名称创建子文件夹） |

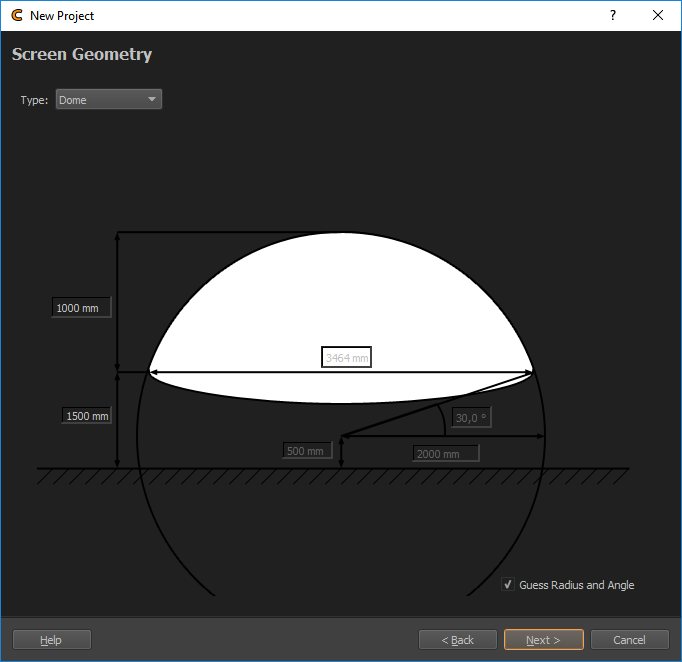

屏幕几何
在此设置屏幕类型和参数。
| 设置项 | 说明 |
|---|---|
| Type（类型） | 选择要使用的屏幕类型：Plane、Cylinder、Dome、Sphere Segment、Custom |
| Angles and Radius（角度和半径） | Cylinder 和 Sphere Segment 屏幕的设计数据 |
| Distance Measures（距离测量） | 可为每种屏幕类型调整多种距离测量值 |
| Guess Radius and Angle(s)（猜测半径和角度） | 允许输入测量长度而非角度。默认启用 |

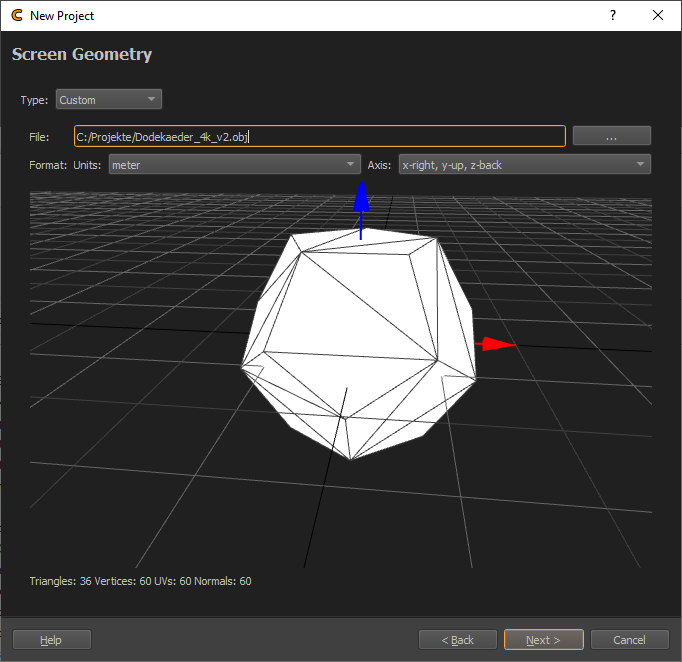

自定义屏幕
根据许可证类型，也可以从网格文件导入自定义屏幕形状。
支持的文件格式：
- WaveFront Object (*.obj)
- Stereolithography (*.stl)
- Stanford Polygon Library (*.ply)
- 3ds Max (*.3ds)
- AutoCAD DXF (*.dxf)
- Autodesk (*.fbx)
- glTF (*.gltf *.glb)
- Collada (*.dae)
- LightWave (*.lwo *.lws)
- Modo (*.lxo)
- Blender (*.blend)

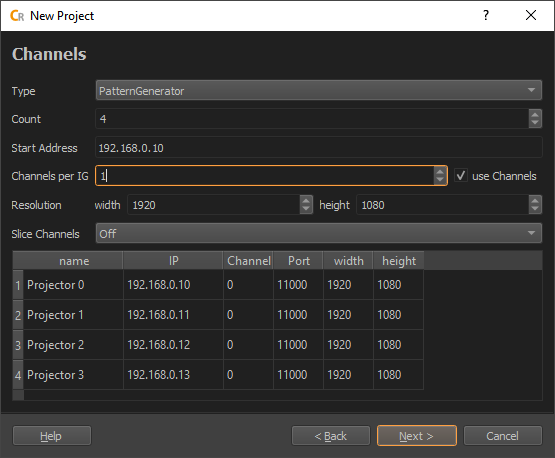

通道设置
在标定期间，Creator 需要在所有通道上投影测试图案。在此页面可以设置图案生成类型、通道数量、分辨率和通信信息。
| 设置项 | 说明 |
|---|---|
| Type（类型） | 显示测试图案的接口：PatternGenerator（默认）、NDI、Norxe Unify、Barco Pulse、Luna、Warper4k |
| Count（数量） | 应标定的投影仪（通道）数量 |
| Start Address（起始地址） | 第一个通道使用的图案生成设备的 IP 地址或名称 |
| Channels per IG（每台 IG 的通道数） | 定义每个图像生成器连接多少通道 |
| Resolution Width / Height（分辨率宽度/高度） | 通道分辨率 |
| PatternGenerator use Channels（PatternGenerator 使用通道） | 默认激活。仅当一台图像生成器上运行多个 PatternGenerator 实例时才应停用 |
| Slice Channels（切片通道） | 激活用于需要将图案生成拆分到多个图案生成器的通道 |
| Generated Channel List（生成的通道列表） | 根据上述设置自动生成。可以在列表中进一步修改每个通道的设置 |

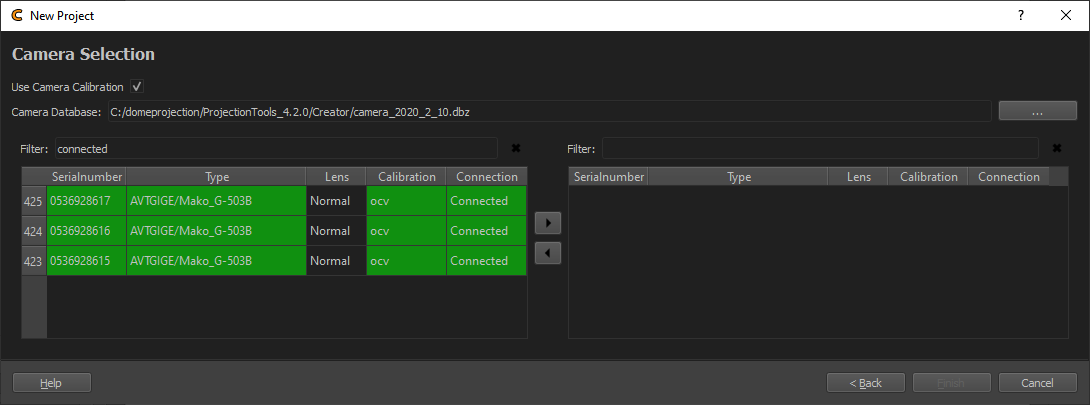

摄像头选择
使用摄像头标定（Use Camera Calibration）
激活以使用摄像头内参标定信息（推荐）。如果有未标定的摄像头，必须关闭此选项。
标定摄像头选择
当勾选"Use Camera Calibration"时，显示可用摄像头标定列表。
- 选择摄像头数据库文件
- 在左侧列表中选择摄像头
- 使用右箭头将选定摄像头添加到右侧列表
未标定摄像头选择
当未勾选"Use Camera Calibration"时，显示连接的摄像头并需要输入光学信息。
| 设置项 | 说明 |
|---|---|
| Camera Dropdown（摄像头下拉列表） | 已发现的连接摄像头列表 |
| Refresh（刷新） | 重新搜索连接的摄像头 |
| Lens Type（镜头类型） | 在"Perspective"和"Fisheye"之间选择 |
| Field of View（视场角） | 透视镜头类型。摄像头图像上可见的对角线视角。FOV = 2atan(0.5diagonal / distance) |
| Opening Angle（开角） | 鱼眼镜头类型。图像上可见的垂直视角 |
