结果视图（Result View）
显示点图案识别的详细结果，允许查找可能对标定产生负面影响的干扰灯光或反射障碍物。
图层选择
| 图层 | 说明 |
|---|---|
| Black Image（黑色图像） | 使用摄像头拍摄的第一张图像。应不包含点 |
| White Image（白色图像） | 使用摄像头拍摄的第二张图像。应包含点 |
| Average Image（平均图像） | 黑白图像的平均值 |
| Binary Image（二值图像） | 黑白图像。点应为全白，其余应为黑色 |
| Contour Image（轮廓图像） | 显示每个点周围的轮廓。每个点应恰好有一个闭合轮廓 |

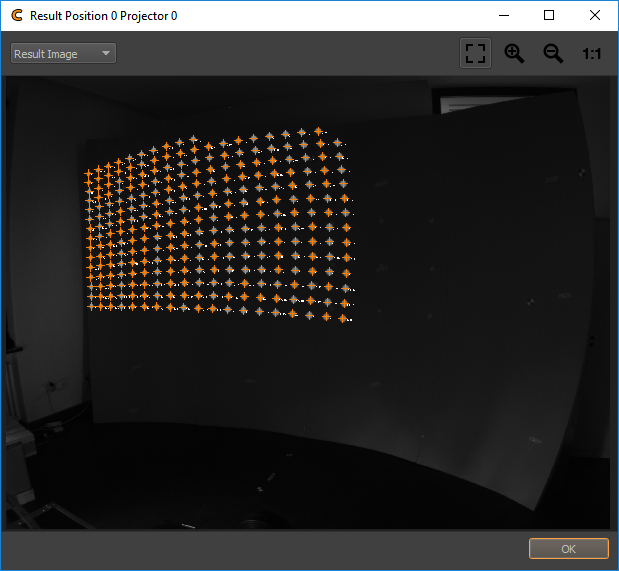

| Result Image（结果图像） | 在每个检测到的点中显示列号和行号 |
缩放选项
在右上角使用工具按钮选择不同的缩放级别和自动适配。
导航
放大后，可以用鼠标左键移动图像。
理想结果
每个投影点在中间应有一个橙色十字，表示成功识别。
可能的问题
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 未检测到的点 | 障碍物或光线条件差 | 移除障碍物并重新捕获图像，或检查摄像头设置和识别阈值 |
| 误检测的点 | 干扰灯光或反射 | 关闭干扰灯光或使用位置/投影仪蒙版 |
| 半点 | 部分可见的点通常检测到错误的中心 | 使用点图案编辑器移除这些点 |
