视图

投影机映射

在 投影机映射 模式中，视图 指每台投影机的视角。使用投影机图像参考点并将这些点拖动到屏幕标记，将投影机图像映射到屏幕网格。

配置每个投影机视图

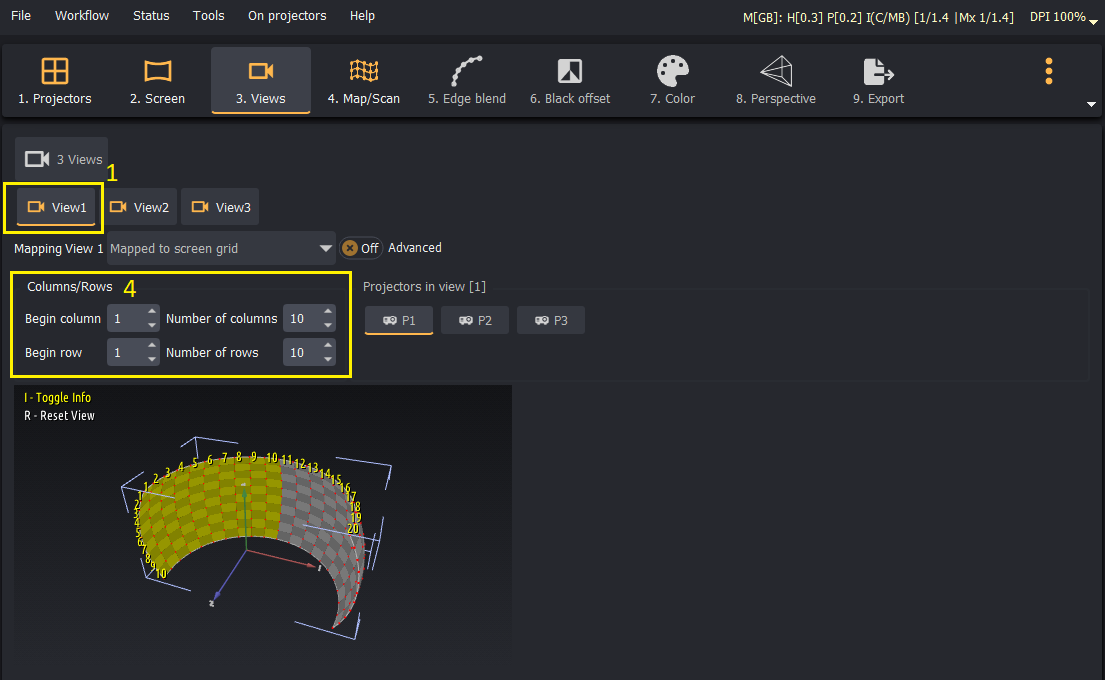

1. 选择视图 1
2. 仅使第一台投影机可见。
   • 选择 Menu > On projectors > Black > All projectors 关闭所有投影机输出。
   • 选择 Menu > On projectors > Identity > Projector 1 仅显示第一台投影机的投影机识别图像。
3. 看屏幕识别投影屏幕 行 和 列 全部或部分被投影机图像覆盖。

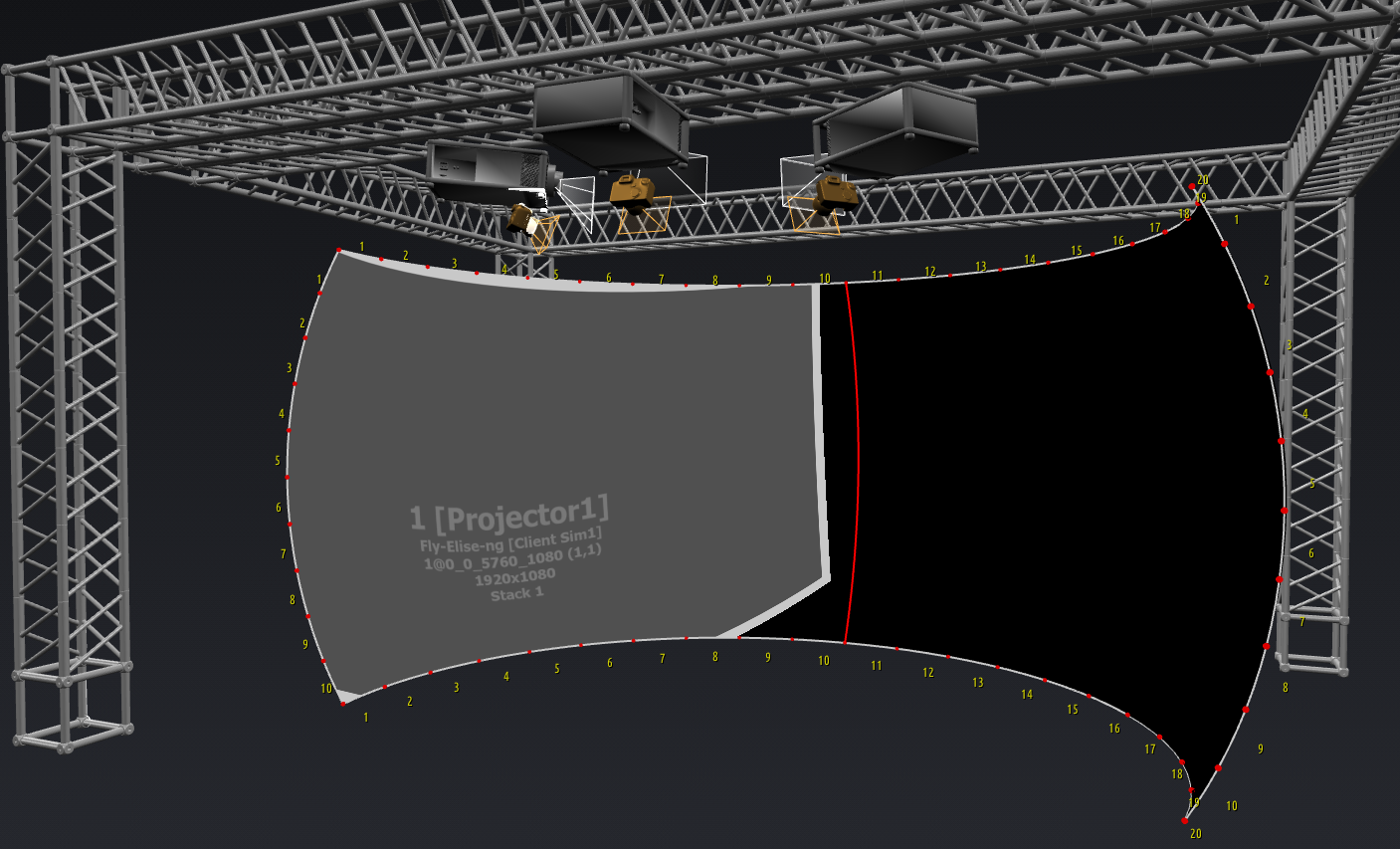

4. 在本例中，对于投影机 1，投影机图像从 列 1 并跨越到第 10 列。此外 行 本投影机覆盖 1 到 10。

对每个视图重复步骤 1 至 4。

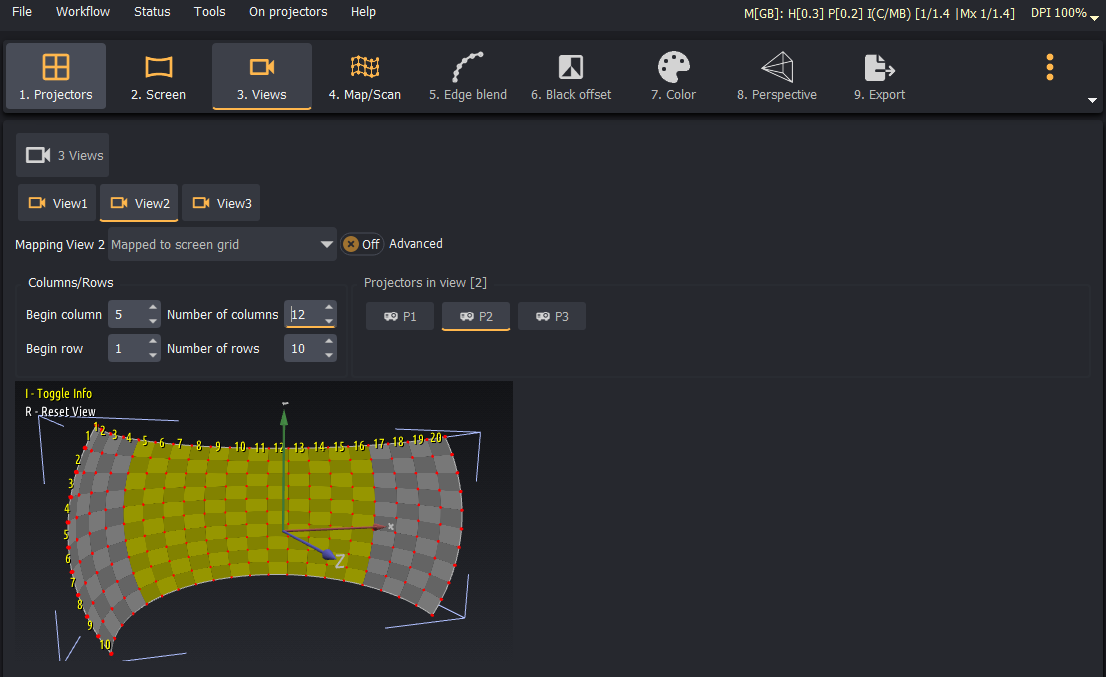

在此设置中， 视图 2 定义为：

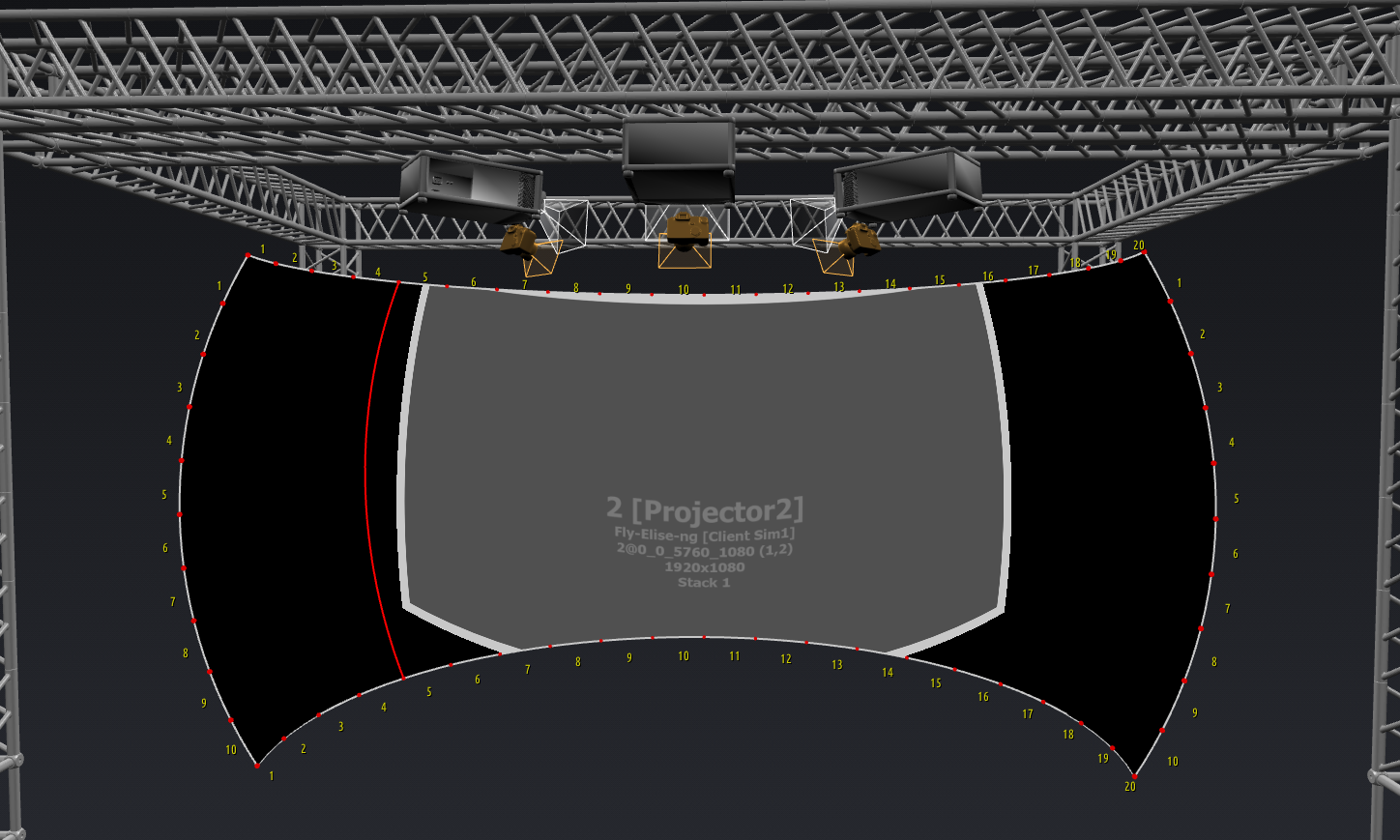

• 投影机 2 覆盖第 5 至 16 列和第 1 至 10 行。

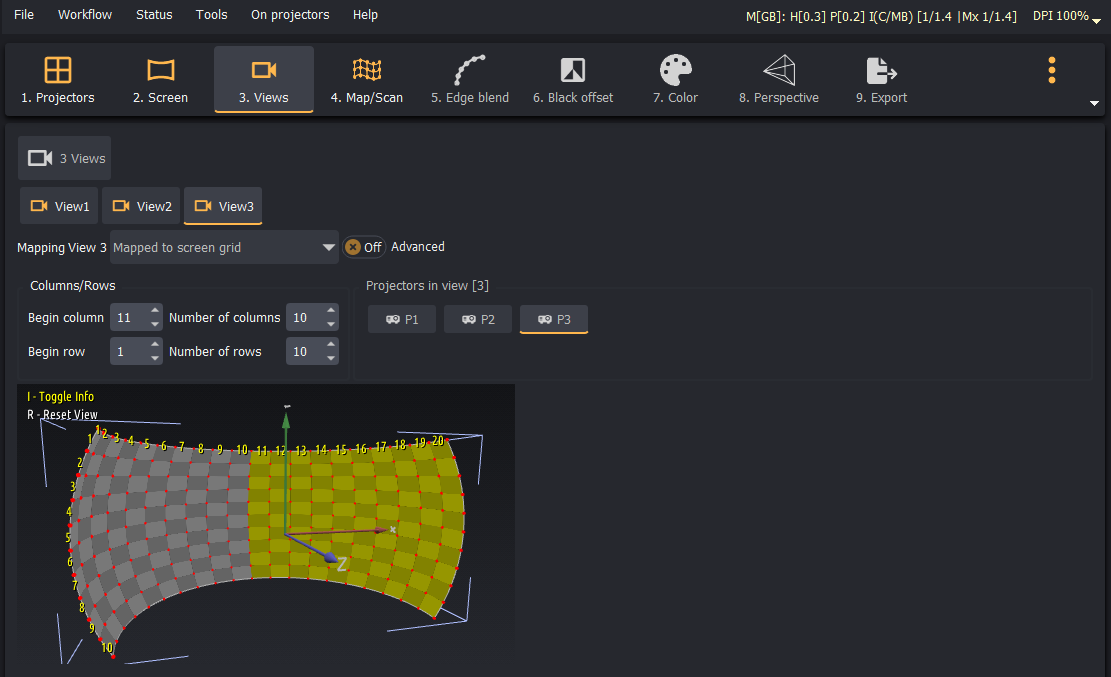

在此设置中， 视图 3 定义为：

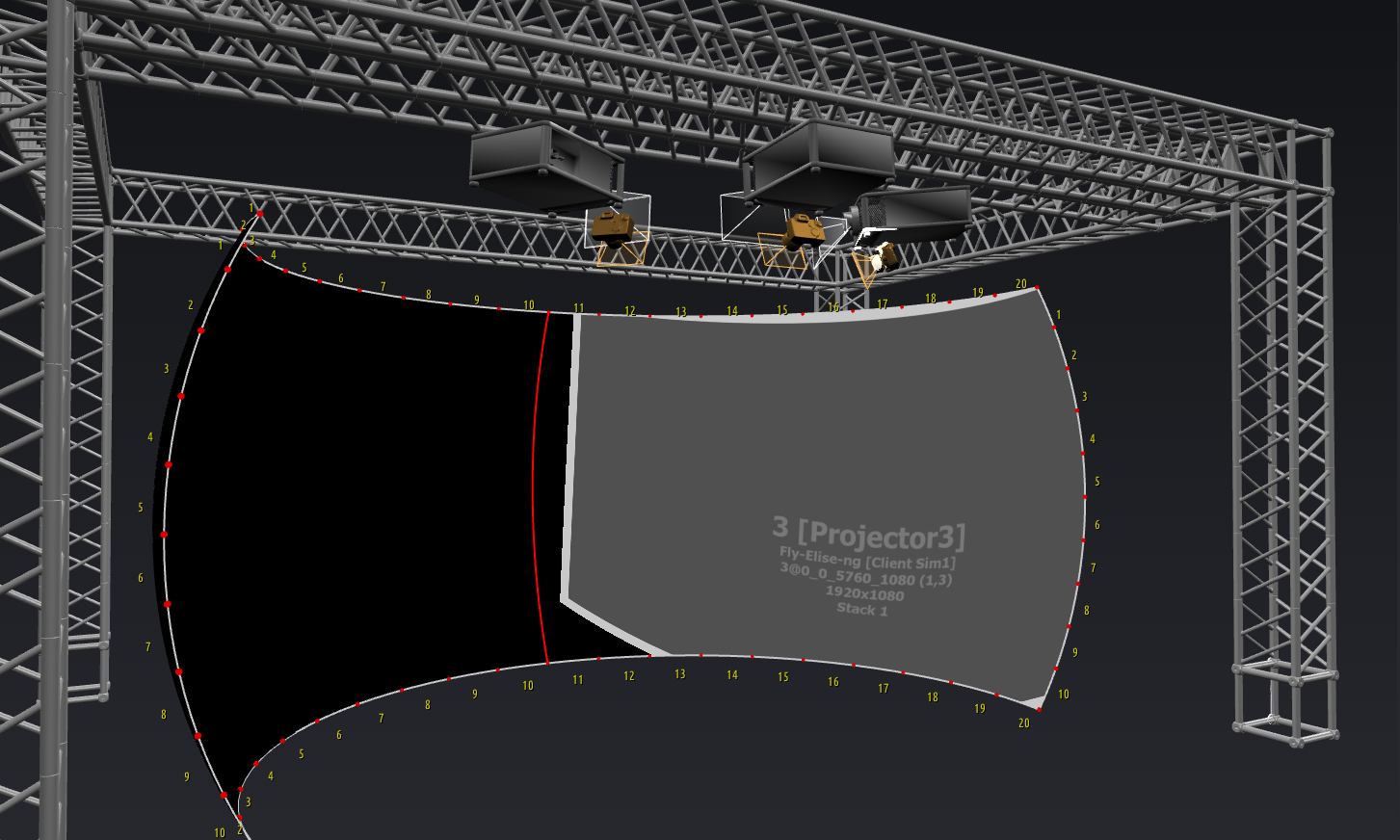

• 投影机 3 覆盖第 11 至 20 列和第 1 至 10 行。

内容依据官方英文文档校对：https://doc.elise-ng.net/calibration/auto_alignment/views_projector/
