视图

相机映射

在 相机映射 模式中，视图 指用于扫描投影机的相机视图。一台相机可用于一个或多个视图。在此设置中，使用三个 USB 相机，每个相机提供单独的视图。每个相机视图中可见的投影屏幕的一部分使用屏幕标记映射到相机视图中。

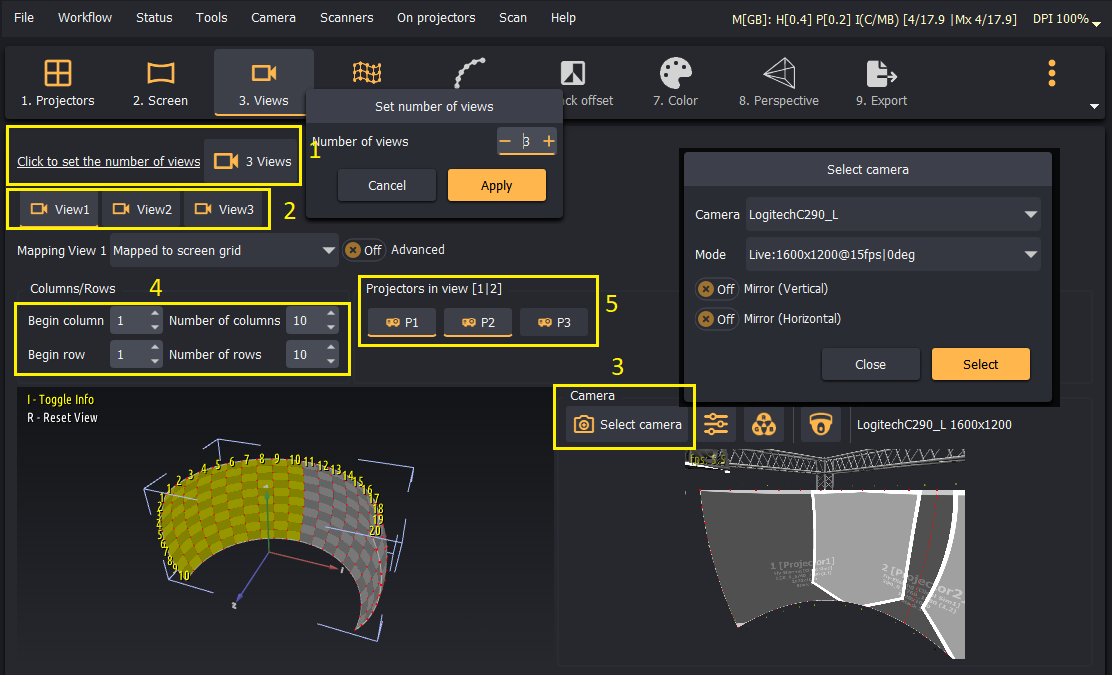

定义相机视图数并设置每个相机视图

1. 将视图数设置为 3。
2. 选择一个视图，从 视图 1.
3. 按“选择相机”按钮，然后从可用相机列表中选择用于该视图的相机。
4. 选择在此相机视图中完全可见的屏幕行和列。
   • 对于此视图，第 1 至 10 列和第 1 至 10 行可见。
5. 选择在此相机视图中可见的投影机。
   • 在此设置中，投影机 1 和 2 在此相机视图中可见。

在步骤 4 和 5 中，请使用相机预览图像作为参考。

对每个视图重复步骤 2 至 5。

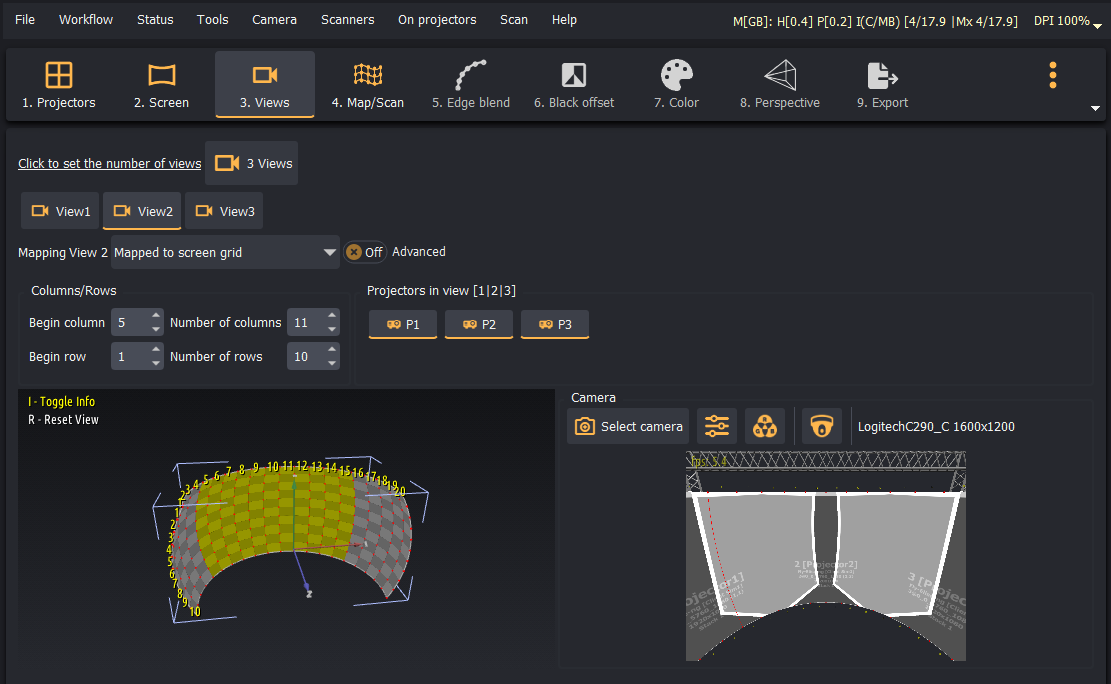

在此设置中， 视图 2 定义为：

• 第 5 至 16 列和第 1 至 10 行在此相机视图中可见。
• 投影机 1、2 和 3 在此相机视图中可见。

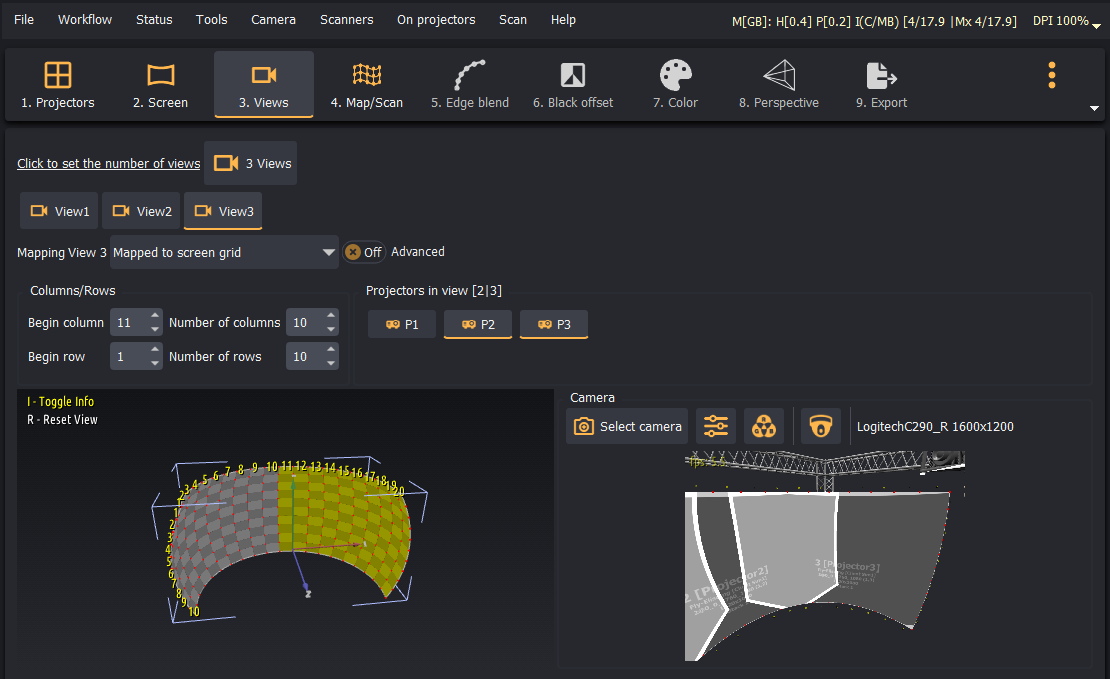

在此设置中， 视图 3 定义为：

• 第 11 至 20 列和第 1 至 10 行在此相机视图中可见。
• 投影机 2 和 3 在此相机视图中可见。
